Etter flere år med utvikling, produserer Sichuan Liaofu Special Steel Industry Co., Ltd hovedsakelig formstål, smelting av høylegert stål, raffinering, smiing, maskinering, varmebehandling av varer av høy-kvalitet og dannet et komplett produksjonsstyringssystem, selskapet vårt er en privat bedrift, hjembyen for produksjon av slipeverktøystål i Kina - hubei,
S2 er en klasse verktøystål designet for å motstå brudd ved støt. Under AISI-klassifiseringssystemet er det syv typer, merket S1 til S7.
S2 brukes alltid til å produsere skrutrekker med sekskantstørrelse 6,35 mm
Oversikt
Støtbestandig-stål er designet for å ha høy slagfasthet (seighet), sammen med andre egenskaper som styrke, hardhet. Silisium er et vanlig tillegg til denne klassen av stål, siden det gir herdingsmotstand og øker seigheten.[1]
Bruksområder for støtbestandig-stål inkluderer fjærer, så vel som meisler, stanser for smiing og stanser.[1] S2-stål brukes også til å lage kulelager for gruveindustrien.[2] De brukes også til skrutrekkere og skruebits.[3]
S2 verktøystål kjemisk sammensetning:
| Type | C % | Si % | V % | Cr % | Mn % | Ni % | m. % | W % |
|---|---|---|---|---|---|---|---|---|
| S1 (UNS T41901) | 0.40–0.55 | 0.15–1.20 | 0.15–0.30 | 1.00–1.80 | 0.10–0.40 | <0.30 | <0.50 | 1.50–3.00 |
| S2 (UNS T41902) | 0.40–0.55 | 0.90–1.20 | <0.50 | - | 0.30–0.50 | <0.30 | 0.30–0.60 | - |
| S3[4] | 0.50 | 2.00 | - | 0.74 | - | - | - | 1.00 |
| S4 (UNS T41904) | ? ~0.4–0.65 | 1.75–2.25 | 0.35 | 0.35 | 0.60–0.90 | - | ||
| S5 (UNS T41905) | 0.50–0.65 | 1.75–2.25 | <0.35 | <0.50 | 0.60–1.00 | - | 0.20–1.35 | - |
| S6 (UNS T41906) | 0.40–0.50 | 2.00–2.50 | 0.20–0.40 | 1.20–1.50 | 1.20–1.50 | - | 0.30–0.50 | - |
| S7 (UNS T41907)] | 0.45–0.55 | 0.20–1.00 | 0.20–0.30[b] | 3.00–3.50 | 0.20–0.90 | - | 1.30–1.80 | - |
S2-legert stål er en støtbestandig-verktøyståltype. Den beholder god duktilitet selv under herdede forhold, noe som gjør at den kan fungere i applikasjoner der støtstøt overføres til legeringen. Støtbestandig-verktøystål som dette er betegnet som gruppe S-stål.
Hvor sterkt er S2 legert stål?
| Fysiske egenskaper | Metrisk | engelsk | Kommentarer |
|---|---|---|---|
| Tetthet | 7,83 g/cc | 0,283 lb/in³ | |
| Mekaniske egenskaper | Metrisk | engelsk | Kommentarer |
| Hardhet, Knoop | 624 | 624 | Konvertert fra Rockwell C Hardness. |
| Hardhet, Rockwell C | 55 | 55 | |
| Hardhet, Vickers | 602 | 602 | Konvertert fra Rockwell C Hardness. |
| Strekkstyrke, ultimate | 2150 MPa | 312000psi | |
| Strekkstyrke, ytelse | 2000 MPa | 290 000psi | |
| Forlengelse ved brudd | 7.0 % | 7.0 % | i 50 mm |
| Bulkmodul | 160GPa | 23200ksi | Typisk for stål |
| Skjærmodul | 80,0 GPa | 11600ksi | Typisk for stål |

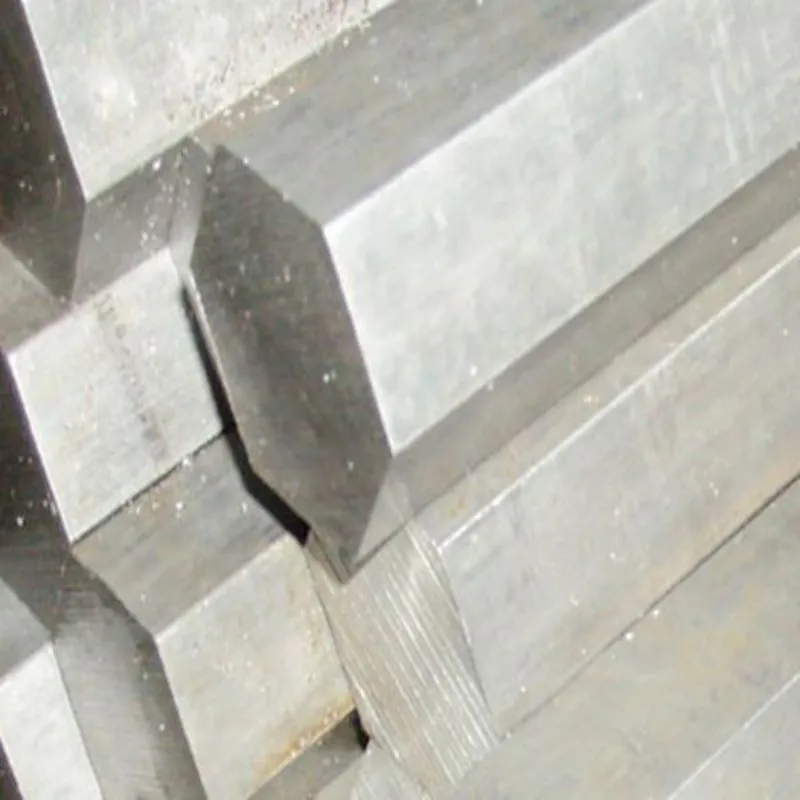

noen bilder av S2 verktøystål
Populære tags: s2 verktøystål, Kina, produsenter, leverandører, fabrikk
